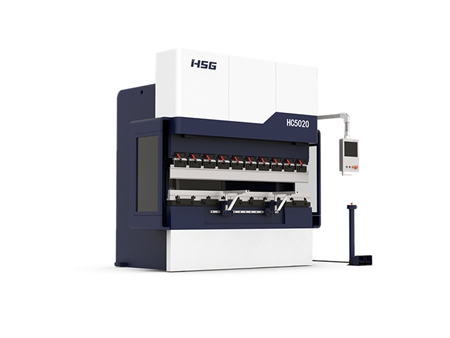

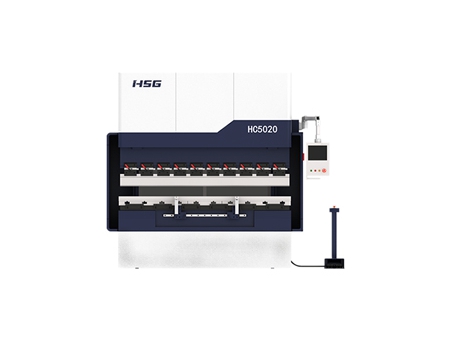

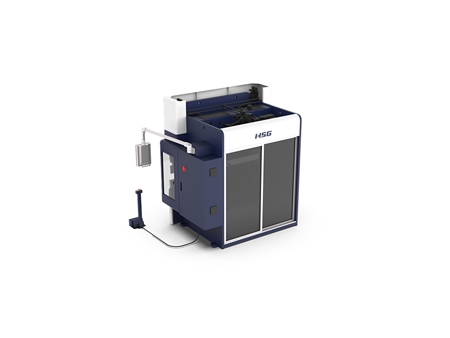

Mesin Membengkok Servo Elektro Hidraulik Siri HC

Membuat permintaan sebut harga

Mengenai Kami: http://hbminingplant.my/2-3-1-impact-crusher-pfq-series.html

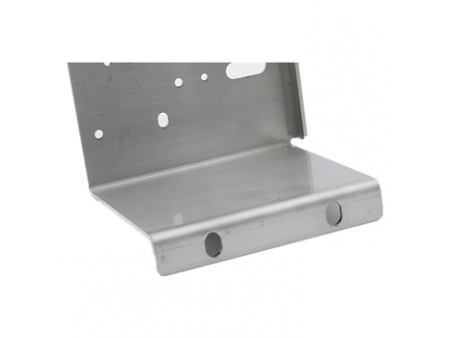

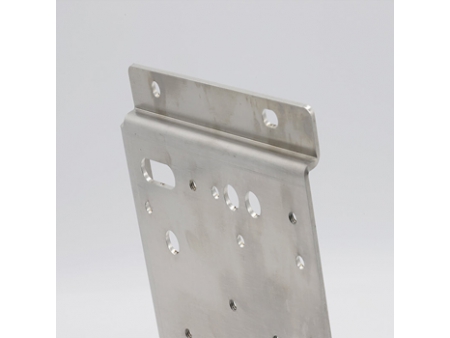

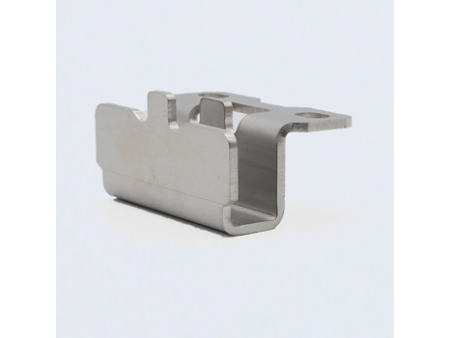

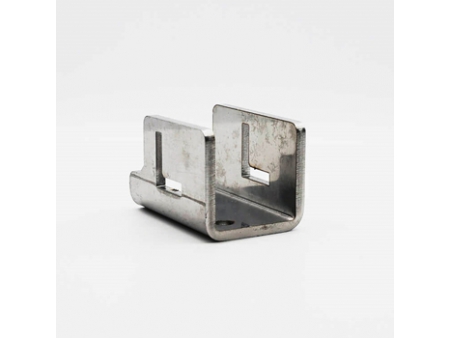

Contoh Kepingan Bengkok

Parameter teknikal

Nama	Parameter
Kekuatan membengkok	1100KN
Panjang meja	4100mm
Ketinggian meja	900mm
Jarak antara lajur	3500mm
Kedalaman tekak	400mm
Gelangsar lejang	200mm
Ketinggian bukaan	470mm
Kelajuan menurun laju	180mm / s
Kelajuan balik	140mm / s
Kelajuan kerja	10mm / s
Jarak tolok belakang (paksi X)	0-600mm
Ketepatan kedudukan paksi-X	± 0.05mm
Ketepatan kedudukan ulangan paksi X	± 0.02mm
Ketepatan kedudukan paksi-Y	± 0.02mm
Ketepatan kedudukan berulang paksi-Y	± 0.01mm
Jarak perjalanan paksi R	150mm
Ketepatan kerja	Lurus: ± 0.2mm / m, Sudut: ± 0.5 °mm / m
Bilangan paksi CNC	4 1 paksi
kuasa motor utama	Sekitar 7.9KW
Kapasiti tangki bahan api	400L
Dimensi (panjang × lebar × tinggi)	4650 × 1580 × 2680mm
Berat peralatan	Sekitar 10200KG

Kenyataan

Paksi Y merangkumi: paksi Y1 dan Y2 - paksi NC yang mengawal pergerakan naik dan turun
dua silinder minyak utama untuk mengawal sudut membengkok;
Paksi X - Paksi yang dikawal secara berangka yang mengawal arah belakang dan ke depan tolok belakang untuk mengawal ukuran lenturan;
Paksi pampasan automatik defleksi mekanikal paksi V, digunakan untuk mengimbangi ubah bentuk meja dan gelangsar di bawah beban;
Paksi R — Paksi yang dikendalikan secara berangka yang mengawal arah atas dan bawah tolok belakang, yang dapat digunakan untuk mengendalikan benda kerja bengkok yang tidak rata

Kelebihan

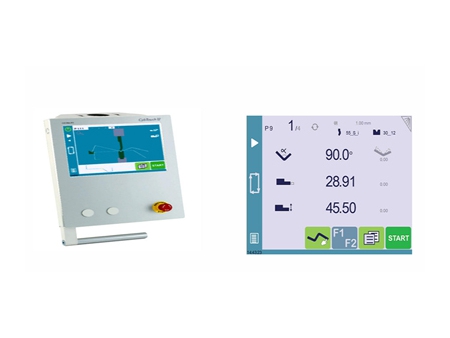

Sistem Kawalan CybTouch 12PS dari CYBELEC (jenama Switzerland)
- Sistem kawalan mesin lentur servo siri HC menggunakan sistem kawalan CybTouch 12PS Switzerland (CYBELEC) untuk prestasi yang unggul
- Memudahkan bengkok dengan halaman pengaturcaraan grafik 2D "EasyBend"
- Pengiraan automatik data bengkok, sudut lenturan, tekanan utama dan pampasan pesongan
- Pembetulan julat sudut dan tolok belakang
- Pengaturcaraan bengkok yang cekap menjadikan pengeluaran besar menjadi kenyataan.

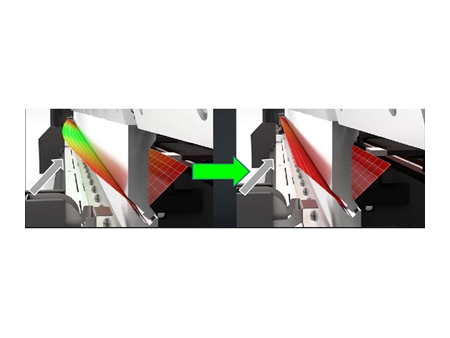

Meja Kerja Pampasan Pengsongan
Mengimbangi ubah bentuk pesongan yang disebabkan oleh meja kerja, menggunakan program pemprosesan untuk mengira pampasan secara automatik mengikut panjang, tebal dan sudut bahan bengkok.

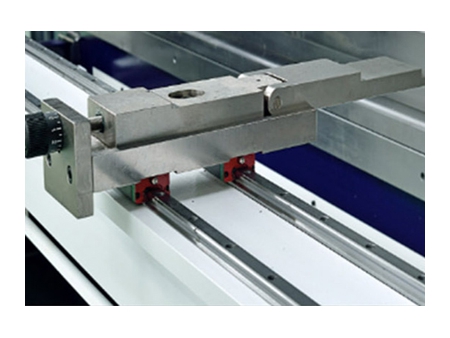

Sistem Pasca-Posisi
Sistem julat tolok belakang: bergerak belakang dan depan (paksi X), bergerak ke atas dan ke bawah (paksi R) semuanya digerakkan oleh motor servo, dikonfigurasikan dengan kedudukan 4 jari.

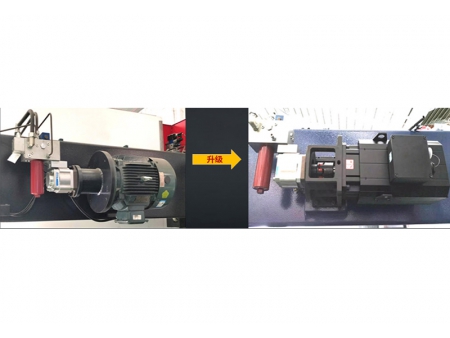

Motor Servo
Mengamalkan motor servo sebaliknya motor tak segerak sebagai sumber kuasa utama pam hidraulik, dan mengekalkan teknologi kawalan injap berkadar, yang matang dan boleh dipercayai.
Pam pembolehubah yang dikendalikan secara servo dapat mengurangkan kebisingan alat mesin dan panas minyak dengan ketara, dan menjimatkan penggunaan tenaga sebanyak 40% .
