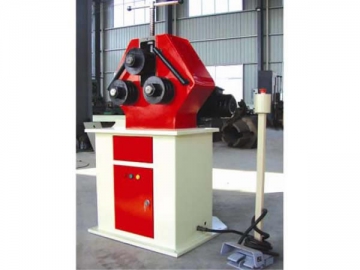

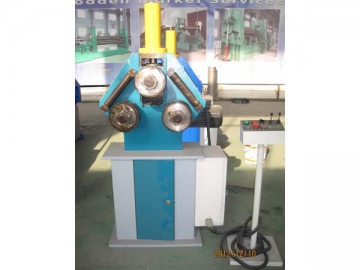

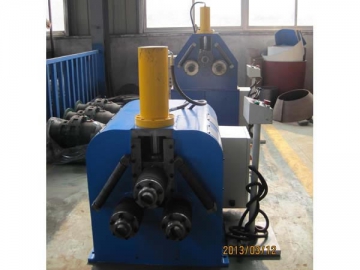

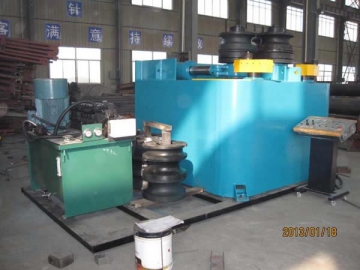

Mesin tiub lentur adalah sejenis peralatan kegunaan umum simetri hidraulik khas digunakan untuk bahagian membengkokkan bar, seperti keluli sudut, besi rata, keluli bulat, keluli U, tiub persegi, tiub bulat, dan lain-lain. Ia boleh digunakan untuk pelbagai mesin industri termasuk dandang, kejuruteraan kimia, lombong, bangunan, pembinaan dan sebagainya.

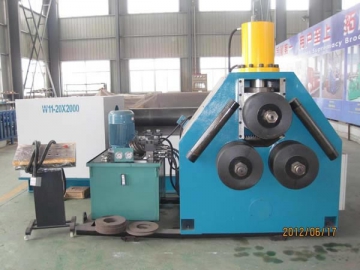

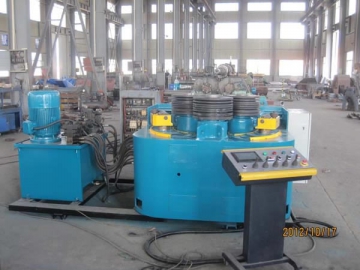

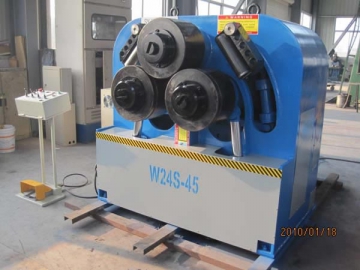

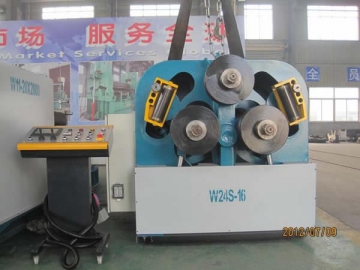

Mesin tiub lentur W24S adalah sejenis peralatan lentur biasa. Ia mempunyai fungsi pra-lentur bahagian hujung bar dan memuatkan bahan pada satu masa supaya pra-lentur, lentur dan pembentukan boleh terhasil tanpa mengubah keseluruhan peralatan.

Parameter Teknikal

Parameter		W24S (WY24-)
Parameter		6	16	30	45	75	100	140	180	260	320	400	500
Maksimum modulus lenturan		6	16	30	45	75	100	140	180	260	320	400	500
Kelajuan lenturan		6		5				4
Had hasil		S=245 MPa

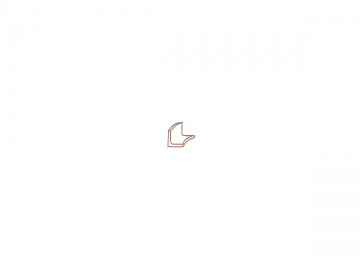

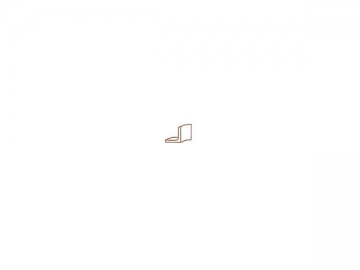

Sudut, lenturan dalaman	Maksimum saiz bahagian	40×5mm	70×8	80×8	90×10	100×10	120×12	140×16	150×16	160×16	180×14	200×18	200×20
	Minimum lenturan diameter	800mm	1000	1200	1500	2000	2500	2400	2600	2600	3600	3600	4000
	Saiz minimum bahagian	20×3mm	30×3	35×3	36×5	38×4	40×5	50×5	50×6	60×6	70×6	75×6	85×6
	Minimum lenturan diameter	400mm	550	560	600	600	720	1000	1200	1200	1500	1400	1600
Sudut, lentur luar	Maksimum saiz bahagian	50×5mm	80×8	90×10	100	120×12	140×16	150×16	160×16	180×14	200×18	200×24	250×25
	Minimum lenturan diameter	800mm	1000	1100	10	1600	1800	2200	2000	2500	3600	3600	4000
	Saiz minimum bahagian	20×3mm	30×3	35×3	1300	38×4	45×5	50×5	50×6	60×6	70×6	75×6	85×6
	Minimum lenturan diameter	400mm	550	500	36×5	700	760	800	1000	1000	1300	1500	1600

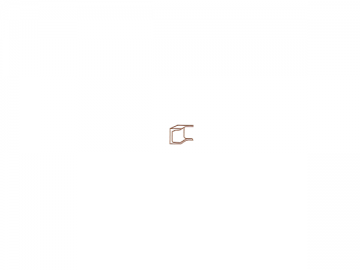

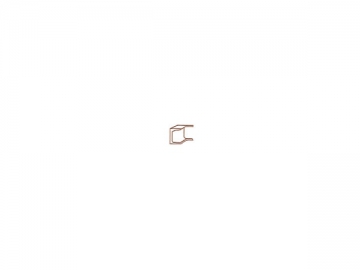

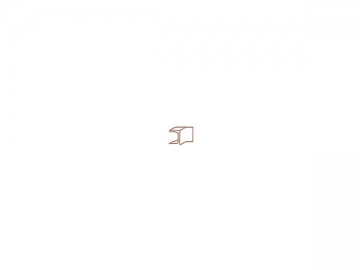

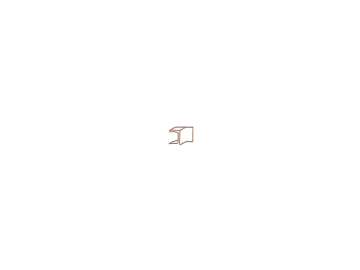

Saluran, lentur luar	Saiz saluran	8mm	12	16	600	25	28	30	32	36	40	45	50
Saluran, lentur luar	Minimum lenturan diameter	600mm	800	800	20	1100	1700	1200	1500	1800	2000	2000	2400
Saluran, lenturan dalaman	Saiz saluran	8mm	12	16	1000	25	28	30	32	36	40	45	50
Saluran, lenturan dalaman	Minimum lenturan diameter	700mm	900	1000	1150	1600	1700	1700	1800	1800	2000	2000	2400

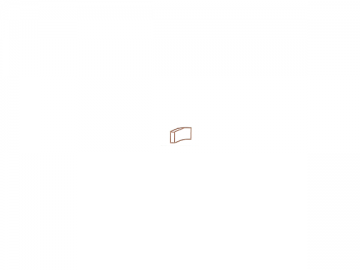

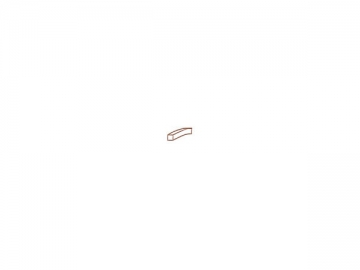

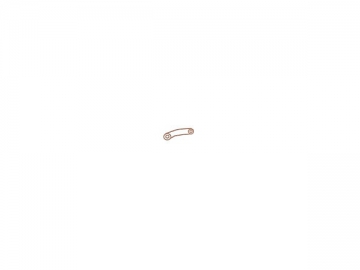

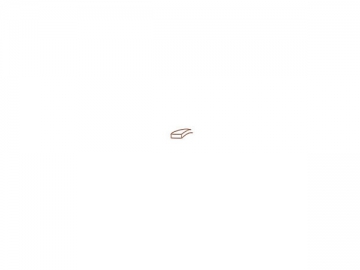

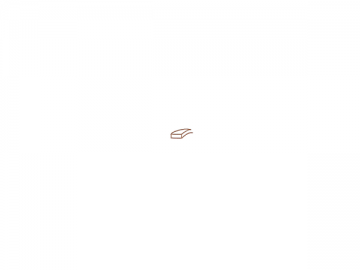

Kepingan, kepingan rata bending	Maksimum saiz bahagian	100×18mm	150×25	180×25	200×30	220×40	250×40	280×50	300×50	330×50	360×60	400×75	500×76
Kepingan, kepingan rata bending	Minimum lenturan diameter	600mm	700	800	900	1000	1200	1300	1500	1900	2000	2400	2400
Kepingan, lenturan menegak	Maksimum diameter bahagian	50×12mm	75×16	90×20	100×25	110×40	120×40	150×40	180×30	190×40	190×50	200×50	200×60
Kepingan, lenturan menegak	Minimum lenturan diameter	500mm	760	800	1000	1100	1300	1500	2000	2000	2400	2200	2500

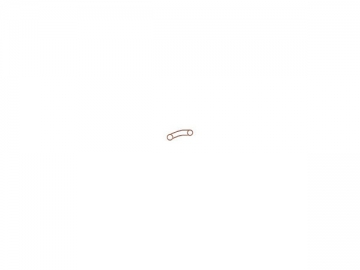

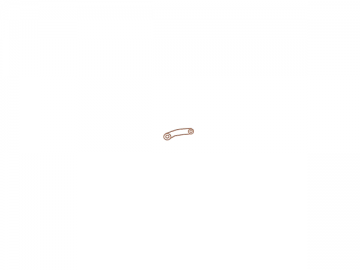

Tiub lenturan	Maksimum saiz bahagian	42×4mm	76×4.5	89×5	89×8	114×5	159×5	168×6	168×8	219×8	245×8	273×8	323×10
Tiub lenturan	Minimum lenturan diameter	500mm	750	900	900	1200	2000	2000	2000	3500	3000	3500	4200
Rod lenturan	Maksimum saiz bahagian	38mm	52	62	75	85	90	100	110	120	135	150	160
Rod lenturan	Minimum lenturan diameter	450mm	600	600	800	1000	1100	1200	1300	1350	1800	2000	2000

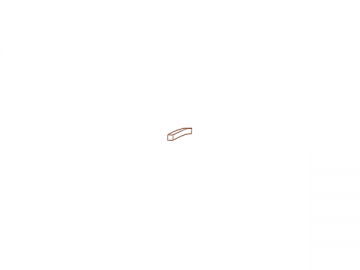

Lenturan segi empat	Maksimum saiz bahagian	45×3mm	60×4	70×4	980×6	90×8	100×10	125×10	140×10	150×10	165×10	180×12	200×12
Lenturan segi empat	Minimum lenturan diameter	750mm	900	1000	1200	1600	2000	2500	3000	3000	3500	3500	5000
