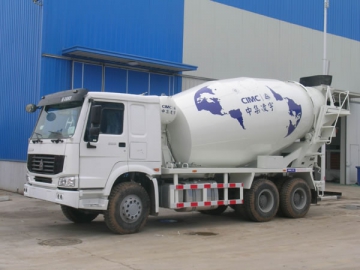

10-12m3 Trak Penggaul Konkrit (Casis Howo)
CLY5257GJB3 trak penggaul konkrit ialah sejenis trak pengangkutan konkrit. Ia mengguna casis Sinotruk ZZ1257N4048W chassis, jarak rodanya ialah 4025mm 1350mm. Ia dalah sejenis kenderaan penggaul simen yang dipasangkan dengan enjin siri Sinotruk D12 336-hp engine. Enjin ini telah lulus dalam darjah emisi Europe III dan memberikan efisien penggunaan bahan api. Dengan dipasang dengan teknologi pemasangan dan penghasilan yang khas, trak pengangkutan konkrit boleh dijalankan tidak kurang dari 1,000,000 kilometers.
Untuk memuaskan keperluan pelanggan dari tempat yang beze, trak penggaul konkrit direka bentuk untuk memasangkan tempat duduk pemandu di sebelah kanan. Isi padu tangki standard ialah 12m3, dan isi padu boleh pilih ialah 10m3. CLY5257GJB3 mengguna sistem hidraulik dari Italian ARK untuk mencapai prestasi stabil.
Parameter| Seluruh Dimensi | Seluruh Panjang (mm) | 9810 | Enjin | Model | WD615.95E |
| Seluruh Lebar (mm) | 2500 | Jenis | L6, Penyejukan air, enjin diesel penyejukan dalam 4-lejang, Enjin diesel suntikan elektronik; | ||
| Seluruh Tinggi (mm) | 3950 | ||||
| Dimensi Tangki (Lmm×Φmm) | 5370 ×2300 | Isi padu (L) | 9.726 | ||
| Jarak Roda (mm) | 4025 1350 | Darjah Emisi | GB17691-2005, GB3847-2005 | ||
| F/R tread (mm) | 2022, 2041/1830 | Kuasa terkadar (kW/rpm) | 247/2200 | ||
| F/R overhang (mm) | 1500/2935 | Max. tork (N.m/rpm) | 1350/1100-1600 | ||
| Min. Jarak Lantai (mm) | 270 | | | ||
| Sudut dekat / Sudut lepas (°) | 16/18 | | | ||
| Parameter Prestasi | Penghasil Casis | CNHTC JINAN TRUCK CO., LTD. | Max.Kelajuan (km/h) | 97 | |
| Jenis Casis | ZZ1257N4048W | Max. gradability (%) | 30 | ||
| Jarak slipping(m) (Kelajuan biasa 50km/h) | 830 | Min. Diameter Pusing (m) | 20.2 | ||
| Jarak brek (m) | ≤9.0 | Max. braking gradient (%) | ≥20 | ||
| Penggunaan bahan api (L/100km) | 32 | Max. jumlah berat berkadar (kg) | 25000 | ||
| Berat Kerb (Kg) | 14530 | F/R axle (terkadar) (kg) | 7000/18000 | ||
| F/R berat axle (kg) | 5040/9490 | Berat memuat terkadar (kg) | 10340 | ||
| Min. kelajuan stabil semasa nisbah transimi ialah 1 (Km/h) | 20 | ||||
| Parameter Badan Tangki | Isi padu penggaulan / Isi Padu Sebenar (m3) | 12/17.93 | Tangki sudut senget (°) | 11.5 | |
| Kelajuan penghantaran (m3/min) | ≥3 | Dimensi penghantaran atas hopper (mm) | ≥650 | ||
| Kelajuan Pemunggaan Muatan (m3/min) | ≥2 | Jarak lantai hopper penghantaran atas (m) | ≯3.8 | ||
| Kadar Discaj Bahan Sisa (%) | ≤0.5 | | | ||
| Item | Konfigurasi Standard | ||||
| Konfigurasi Casis | Enjin | WD615.95E | |||
| Klac | Jenis B φ430 jenis tarik, klak gegendang | ||||
| Transmisi | Kotak gear Sinotruk HW15710 10-shift | ||||
| Axle belakang | HC16--Rumah axle casting yang bolehpercaya, pengurangan hub, dua axle Nisbah pengurangan utama: 5.73 | ||||
| Axle depan | HF9-- HOWO 9 ton axle depan baru (brek disk) | ||||
| Bingkai | Struktur jenis tetangga, Struktur menumbuk rivet, longeron dengan bingkai bantuan | ||||
| Sistem penggantungan | Pegas dedaun bukan bebas; Depan: 9 disk; belakang: 12 disk | ||||
| Sistem stereng | Stereng kuasa ZF 8098 terimport, nisbah stereng: 22.2-26.2 | ||||
| Sistem brek | Servis brek: Brek pneuatik litar dua Brek henti kereta: Brek manual, brek pemotongan angin kuasa spring Brek bantuan: Brek ekzos enjin | ||||
| Tayar | Jumlah: 10, model: 11.00-20 | ||||
| Penghawa dingin | Penghawa dingin trak Sino | ||||
| Bateri/Penjana electrik | 12V 165A.h (2 set) | ||||
| Cab | HW76 kepala rata, logam, boleh pusing | ||||
| Konfigurasi Khas | Pam minyak tekanan tinggi* | ARK PV089 | |||
| Motor Hidraulik* | ARK MF089 | ||||
| Pengurang* | Italian TOP P75S | ||||

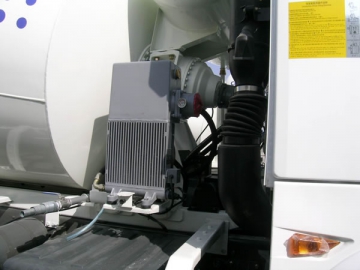

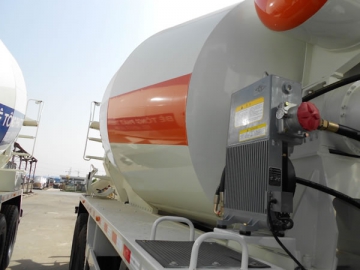

| Radiator | Changzhou Kaitong radiator | ||||
| Sistem pembekalan air | Pembekalan air dengan tekanan angin, 450L tangki air, nozzle buat sendiri | ||||
| Lampu | Lampu belakang kerja | ||||
| Aksesori | Kotak Peralatan | ||||
