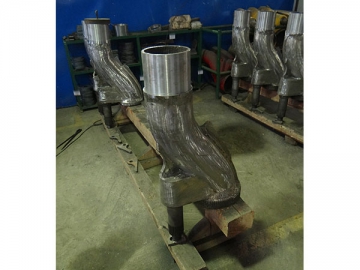

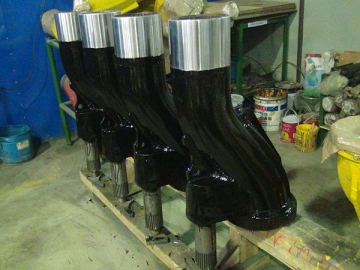

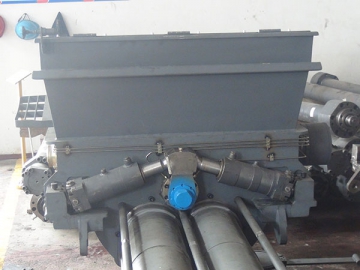

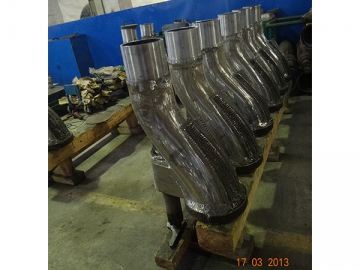

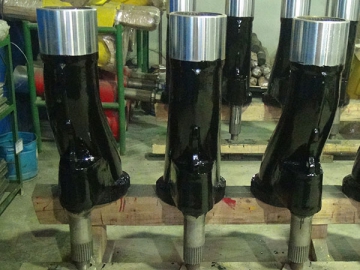

Injap tiub-S pam konkrit adalah satu komponen penting dalam sistem pam. Ia dipakai bersama dengan plat haus dan ring haus. Injap ini dipasang terutamanya dalam hopper konkrit. Ia disambung alternatif satu hujung daripada dua outlet silinder pam ke hujung inlet konduit menyahcas yang dipasang di dinding depan hopper.

Ciri-ciri
1. Ring haus dipasang di bukaan injap tiub bentuk-S. Dalam operasi, aliran campuran konkrit yang cepat tolak plat haus kuat terhadap ring haus dan mendirikan kedap tepat. Bukaan injap tiub-S ini adalah penjajaran sama dengan bukaan plat haus untuk memberikan konkrit keluar dari hujung outlet silinder pam ke ring haus dan tiub bentuk S secara lincir dan tanpa tersekat.
2. Injap tiub-S didirikan daripada plat, bebibir, aci beralur yang bersambung bersama dengan pengimpalan. Aci beralur dibuat daripada 38CrMoAL. 38CrMoAL adalah sejenis bahan bagus yang luas dipakai oleh pelbagai pengilang untuk menghasil tiub bentuk-S. Pelbagai lengan aci bersadur krom panjang dan pendek dibekalkan sini. Mereka dibuat daripada 45# tiub keluli karbon tanpa kelim dengan tebal tersadur krom antara 0.12mm ke 0.16mm. Lobong dalam tiub bentuk-S dikimpal dengan pakai elektrod pengimpalan tahan haus.
3. Injap tiub bentuk-S khas hasil juga dibekalkan sini.
