Kimpalan Manual
Kimpalan manual meliputi tiga jenis produk.

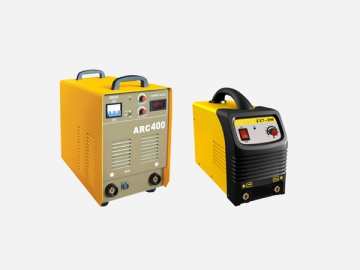

Siri ZX7 (ARC) Jenis Inverter DC
1. Produk ini menggunakan inverter yang maju dan berkuasa unggul yang mempunyai kemampuan frekuensi tinggi, saiz kecil dan ringan.
2. Oleh kerana teknologi kawalan nadi-lebar, ciri-ciri output yang berterusan adalah sangat diperlukan.
3. Peranti perlindungan bagi suhu terlampau, arus terlampau, voltan terlampau dan voltan kurang disertakan bersama.
4. Kimpalan manual direka dengan ciri-ciri output yang unik dan sesuai untuk kimpalan masukan wayar dengan kimpalan seam yang elok.
5. Transformer berfrekuensi tinggi yang diperbuat daripada bahan-bahan lembut magnet ferit mempunyai kadar kehilangan kecil, kadar penukaran yang tinggi dan kecekapan tenaga yang tinggi.
6. Ia boleh digunakan untuk kimpalan keluli tahan karat, keluli karbon, tembaga halus, tembaga merah dan lain-lain jenis logam.
| Model | ZY7-160 ARC | ZY7-200 ARC | ZY7-250 ARC | ZY7-315 ARC | ZY7-400 ARC |
| Kuasa voltan input (V) | 1p-220 ±10% | 1p-220 ±10% | 3p-380 ±10% | 3p-380 ±10% | 3p-380 ±10% |
| Frekuensi (Hz) | 50, 60 | 50, 60 | 50, 60 | 50, 60 | 50, 60 |
| Kadar arus input (A) | 33 | 43 | 14.4 | 19.7 | 27.6 |
| Tiada beban voltan (V) | 56V | 56V | 54V | 68V | 60V |
| Jarak bolehubah arus output (A) | 15-160 | 15-200 | 15-250 | 20-315 | 20-400 |
| Kadar arus output (V) | 26.4 | 28 | 30 | 32.6 | 36 |
| Nilai kitaran tugas(%) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| Tiada beban hilang (W) | <100W | <100W | <100W | <100W | <100W |
| Kecekapan (%) | 0.8 | 0.8 | 0.85 | 0.85 | 0.85 |
| Faktor kuasa | 0.73 | 0.73 | 0.93 | 0.93 | 0.93 |
| Kelas penebat | F | F | F | F | F |
| Tahap perlindungan kes | IP 21 | IP 21 | IP 21 | IP 21 | IP 21 |
| Berat (kg) | 8 | 9 | 19 | 20-315 | 27 |
| Dimensi keseluruhan (mm) | 375×155×232 | 375×155×232 | 480×204×303 | 530×204×360 | 565×306×432 |
Nama Berkaitan
Kimpalan Stik | Kimpalan Aluminium | Kimpalan Inverter Arka

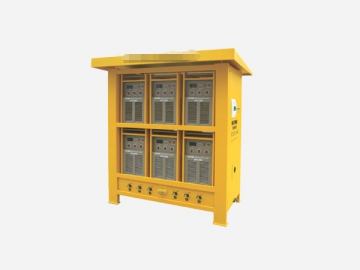

Siri ZX7 Jenis IGBT Inverter DC
1. Kimpalan manual ini direka untuk mengimpal keluli karbon dan keluli tahan karat.
2. Sebagai pertukaran senyap berfrekuensi tinggi IGBT digunakan, peralatan keseluruhan mempunyai kebolehpercayaan yang tinggi, saiz kecil,ringan dan mempunyai kecekapan tenaga yang tinggi.
3. Arka menonjol yang mudah dan arka elektrik yang stabil boleh dicapai. Kolam lebur bersedia untuk dikawal.
4. Produk ini membolehkan kimpalan berterusan lamanya dan kitaran tugas yang tinggi.
5. Teras arka elektrik boleh disesuaikan dengan perubahan panjang kabel kimpalan untuk membolehkan kimpalan jauh.
| Model | ZX7-315 | ZX7-400 | ZX7-500 | ZX7-630 |
| Kuasa voltan input (V) | 3 phase, 380V | |||
| Kemampuan kadar input (KVA) | 12 | 17 | 23.6 | 32.7 |
| Kadar arus input (A) | 22 | 32 | 44 | 61 |
| Jarak arus untuk mengimpal (A) | 20-315 | 20-400 | 20-500 | 30-630 |
| Nilai kitaran tugas (%) | 60% | 60% | 60% | 60% |
| Kecekapan beban penuh | 89% | 89% | 89% | 89% |
| Faktor kuasa | 0.95 | 0.95 | 0.95 | 0.95 |
| Output voltan tanpa beban (V) | 75 | 75 | 75 | 75 |
| Ketebalan bahan kerja yang dibenarkan (mm) | 1-12 | 1-15 | 1-20 | 1-20 |
| Berat (kg) | 35.5 | 44.5 | 48.5 | 55.5 |
| Dimensi keseluruhan (mm) | 607×330×623 | 607×330×623 | 607×330×623 | 641×360×640 |
Nama Berkaitan
Mesin Kimpalan Tembaga | Kimpalan Spot | Kimpalan MMA

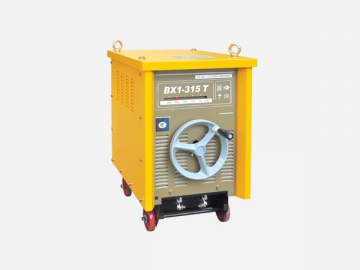

Siri BX1 Jenis AC Arka
1. Pengubah dilengkapi dengan teras besi alih yang dibentuk dan mudah untuk penyelenggaraan.
2. Belitan dibentuk pada jenis cakera yang mempunyai pelesapan haba yang cepat, penebat yang baik, kecekapan tinggi dan hayat perkhidmatan yang panjang.
3. Teknik khas digunakan untuk teras besi alih dan rel panduan untuk memastikan bunyi bising kerja yang rendah dan prestasi tahan lama yang luar biasa.
4. Diproses dengan membasuh asid, parkerizing, semburan elektrostatik, kimpalan manual datang dengan permukaan yang cerah, bersih dan teguh yang tahan karat dan tidak mudah terkeluar.
| Model | BX1-200 | BX1-250 | BX1-315 | BX1-400 | BX1-500 | BX1-630 |
| Kuasa voltan input (V) | 220/380V | 380V | 380V | 380V | 380V | 380V |
| Frekuensi (Hz) | 50 | |||||
| Nombor fasa | Fasa tunggal | |||||
| Tiada beban voltan (V) | 65 | 70 | 70 | 75 | 75 | 76, 80 |
| Kadar arus output (A) | 200 | 250 | 315 | 400 | 500 | 630 |
| Jarak bolehubah arus (A) | 40-200 | 50-250 | 60-315 | 80-400 | 100-500 | 25-630 |
| Nilai kitaran tugas (%) | 60 | 60 | 60 | 60 | 60 | 60 |
| Kemampuan kadar input (KVA) | 15.2 | 19.8 | 21 | 32.5 | 42 | 50 |
| Kelas penebat | F | F | F | F | F | F |
| Kaedah penyejukan | Tekanan udara-penyejukan | |||||
| Dimensi keseluruhan (mm) | 460×410×590 | 540×410×590 | 590×440×690 | 590×440×690 | 640×490×700 | 640×490×700 |
| Berat (kg) | 60 | 65 | 85 | 90 | 135 | 145 |
