Chuck Magnetik Kekal
Plat pengapit magnetik untuk memegang bahan kerja dalam operasi pemesinan dan kerja logam

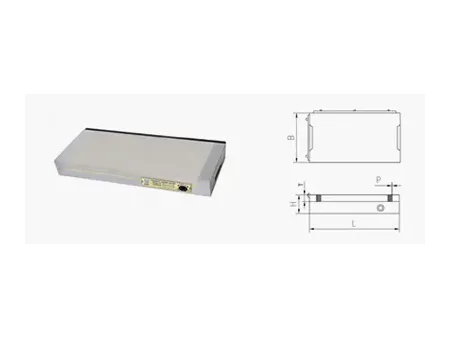

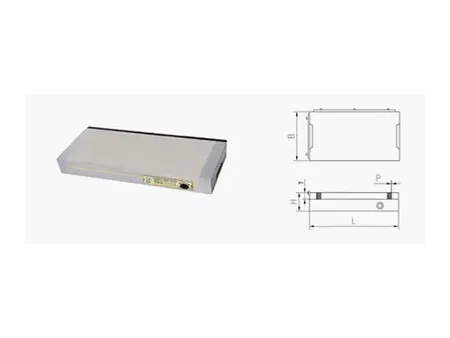

Chuck magnetik kekal keluli segi empat tepat menawarkan penyelesaian pengapit yang boleh dipercayai untuk mesin pengisar, EDM, ukiran dan pengilangan. Diperbuat daripada tembaga, keluli dan magnetik kekal yang tahan haus, ia mengekalkan ketepatan sepanjang proses pemesinan tanpa memerlukan sumber kuasa luaran.
- Permukaan magnet mengekalkan kerataan semasa menukar hidup/mati.
- Litar magnet kekal yang kuat memastikan pengapitan kukuh tanpa elektrik.
- Daya tahan tersedia dalam 80, 100, 120, dan 140 N/cm².
- Keselarian standard 0.03mm/100mm, dengan pilihan tersuai mencapai 0.005mm/100mm.
| Model | Dimensi (mm) | Berat bersih (kg) | Padang tiang (mm) | Daya pegangan (N/cm²) | |||
| L | B | H | T | ||||
| | 100 | 100 | 45 | 18 | 3.6 | 0.5 1.5 or 1 3 or 0.5 1 | 140 or 120 or 100 or 80 |
| | 160 | 70 | 45 | 18 | 4 | ||
| | 150 | 150 | 48 | 20 | 8 | ||
| | 200 | 150 | 48 | 20 | 11 | ||
| | 250 | 150 | 48 | 20 | 13.8 | ||
| | 300 | 150 | 48 | 20 | 16.8 | ||
| | 350 | 150 | 48 | 20 | 19.6 | ||
| | 400 | 150 | 53 | 20 | 23.8 | ||
| | 450 | 150 | 53 | 20 | 26.5 | ||
| | 200 | 200 | 48 | 22 | 15 | ||
| | 250 | 200 | 48 | 22 | 18.5 | ||
| | 350 | 200 | 53 | 22 | 28.5 | ||
| | 400 | 200 | 53 | 22 | 31.8 | ||
| | 450 | 200 | 53 | 22 | 39.5 | ||
| | 500 | 250 | 58 | 23 | 53.5 | ||
| | 600 | 300 | 58 | 23 | 77 | ||

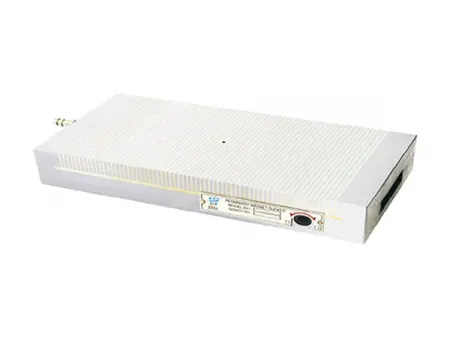

Mencapai ketepatan dalam pemesinan nyahcas elektrik (EDM) memerlukan penyelesaian pengapit yang stabil dan boleh dipercayai. Chuck magnetik kekal ini memberikan pegangan yang kukuh tanpa memerlukan kuasa luaran, menjadikannya ideal untuk aplikasi pengisaran, ukiran dan EDM. Dihasilkan dengan tembaga, keluli dan magnet kekal yang tahan haus, ia memastikan ketahanan dan ketepatan sepanjang proses pemesinan.
- Lubang saliran minyak bersepadu memudahkan pembersihan yang cepat dan menyeluruh, memastikan pegangan yang kuat dan tepat pada bahan kerja.
- Dua pilihan padang tiang (0.5 1.5mm dan 1 3mm) menampung keperluan pemesinan yang berbeza, menawarkan kepelbagaian dalam pelbagai aplikasi.
| Model | Dimensi (mm) | Daya pegangan (N/cm²) | Berat (kg) | ||
| L | B | H | |||
| | 300 | 150 | 48 | 80 | 16.8 |
| | 350 | 150 | 48 | 80 | 19.6 |
| | 400 | 150 | 52 | 80 | 23.8 |
| | 400 | 200 | 52 | 80 | 31.8 |

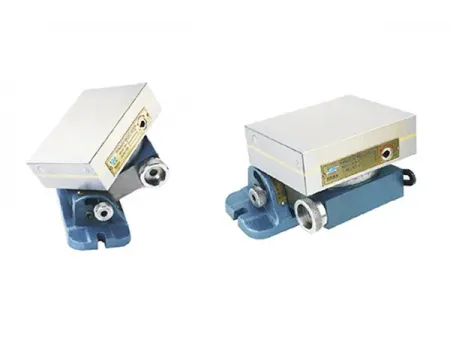

Chuck magnet kekal berputar direka untuk menyediakan putaran 360 darjah dan pelarasan kecondongan, menjadikannya mudah untuk meletakkan bahan kerja pada sudut optimum. Pegangan magnet yang kuat memastikan kestabilan semasa pemesinan, manakala pembinaan loyang, keluli dan magnet kekal yang tahan haus menjamin ketahanan jangka panjang. Chuck ini digunakan secara meluas dalam mesin pengisaran, EDM, dan ukiran, menawarkan penyelesaian yang praktikal dan cekap untuk tugas berketepatan tinggi.
- Putaran 360 darjah dan kecondongan boleh laras, membenarkan kedudukan tepat bahan kerja untuk penjajaran wayar yang tepat dalam aplikasi pemotongan.
- Ketepatan tinggi dan lekatan magnet yang kuat, memastikan pengapitan yang kukuh semasa operasi pemesinan.
- Pelarasan pantas dan mudah, memudahkan penentukuran cekap wayar pemotongan.
- Sesuai untuk mesin pemotong wayar, meningkatkan ketepatan operasi dan kecekapan aliran kerja.
| Model | Dimensi (mm) | Daya pegangan (N/cm²) | Berat (kg) | ||
| L | W | H | |||
| SWPC44-155×120 | 155 | 120 | 200 | ≥80 | 16 |
Plat sinus dengan chuck magnet zarah halus adalah penyelesaian yang sesuai untuk aplikasi pengisaran, EDM dan ukiran. Pembinaan keluli tegar mereka, digabungkan dengan magnet kekal berprestasi tinggi, memastikan kedudukan yang selamat dan ketahanan jangka panjang.
- Dihasilkan dengan keluli keras untuk rintangan haus yang dipertingkatkan dan kestabilan struktur.
- Pelarasan blok tolok membolehkan kedudukan sudut yang tepat dan boleh berulang.
- Toleransi selari 0.005mm/100mm mengekalkan ketepatan tinggi dalam pemesinan.
- Tersedia dalam berbilang pic tiang—0.5 1.5mm, 1 3mm dan 0.5 1mm—memenuhi pelbagai keperluan aplikasi
| Model | Dimensi (mm) | Sudut boleh laras | Berat (kg) | Daya pegangan (N/cm²) | |||||
| L | B | C | D | E | A | ||||
| | 175 | 100 | 86 | 75 | 48 | 255 | 0-60° | 11.5 | 100 |
| | 150 | 150 | 86 | 100 | 48 | 200 | 0-60° | 15 | 100 |
| | 300 | 150 | 86 | 100 | 48 | 350 | 0-60° | 32 | 100 |
| | 250 | 125 | 86 | 75 | 48 | 300 | 0-60° | 19.5 | 100 |
SWPC43
Pemesinan ketepatan selalunya memerlukan pelarasan sudut yang kompleks. Chuck magnet kekal plat sinus berganda membolehkan pencondongan dwi paksi, menjadikannya sesuai untuk tugas pengisaran berketepatan tinggi, EDM dan ukiran. Strukturnya yang teguh dan sistem magnet kutub halus memastikan pengapit dan kestabilan yang kukuh semasa operasi.
- Menyokong kecondongan depan-belakang dan kiri-kanan, menjadikannya ideal untuk pemesinan sudut berketepatan tinggi.
- Tersedia dalam tiga pilihan padang tiang, 0.5 1.5mm, 1 3mm dan 0.5 1mm, membenarkan fleksibiliti untuk keperluan bahan kerja yang berbeza.
| Model | Dimensi (mm) | Sudut boleh laras | Berat (kg) | Daya pegangan (N/cm²) | |||||
| L | B | C | D | E | A | ||||
| | 175 | 100 | 86 | 75 | 48 | 255 | 0-60° | 11.5 | 100 |
| | 150 | 150 | 86 | 100 | 48 | 200 | 0-60° | 15 | 100 |
| | 300 | 150 | 86 | 100 | 48 | 350 | 0-60° | 32 | 100 |
| | 250 | 125 | 86 | 75 | 48 | 300 | 0-60° | 19.5 | 100 |
SWPC45
Untuk aplikasi yang memerlukan pengisaran sudut yang tepat dan pemotongan wayar, chuck magnetik kekal plat sinus dua SWPC45 menyediakan penyelesaian pengapit yang stabil dan boleh laras. Reka bentuk bersepadunya meningkatkan ketepatan dan kebolehulangan, menjadikannya pilihan yang boleh dipercayai untuk pemesinan berketepatan tinggi.
- Dilengkapi dengan skala bergraduat pada gelendong untuk pelarasan sudut mudah.
- Pembinaan satu keping mengintegrasikan chuck magnetik dan gelendong untuk kestabilan yang dipertingkatkan.
- Ketepatan permukaan yang konsisten, memastikan tiada kehilangan ketepatan apabila menghidupkan atau mematikan daya magnet.
- Skala vernier tambahan meningkatkan ketepatan kedudukan sudut.
- Tersedia dalam tiga pic kutub, 0.5 1.5mm, 1 3mm dan 0.5 1mm, menawarkan fleksibiliti untuk keperluan bahan kerja yang berbeza.
| Model | Dimensi (mm) | Berat (kg) | Daya pegangan (N/cm²) | ||||
| B | L1 | H1 | H2 | L2 | |||
| | 125 | 250 | 95 | 145 | 350 | 28.5 | 100 |
| | 150 | 300 | 105 | 160 | 400 | 39.5 | 100 |
| | 150 | 350 | 105 | 160 | 450 | 45.5 | 100 |
| | 150 | 400 | 105 | 160 | 550 | 56.1 | 100 |
Bahan kerja yang memerlukan pengapit yang stabil dan selamat semasa pemesinan mendapat manfaat daripada chuck magnet kekal bulat. Chuck ini biasanya digunakan pada mesin pelarik, mesin pengisar, mesin EDM, dan meja putar, memberikan daya pegangan yang boleh dipercayai untuk pelbagai bahan kerja. Untuk bahan yang lebih kecil atau nipis, chuck magnet kutub halus boleh dipilih untuk memastikan kestabilan dan ketepatan yang lebih baik.
- Pilihan padang tiang tiga, 0.5 1.5mm, 1 3mm dan 0.5 1mm, menawarkan kefleksibelan untuk saiz bahan kerja dan keperluan pemesinan yang berbeza.
| Model | Dimensi (mm) | Berat (kg) | Daya pegangan (N/cm²) | |||||
| D | H | K | C | Z | M | |||
| | 125 | 48 | 3 | 80 | 4 | M6 | 4.6 | 100 |
| | 150 | 48 | 3 | 100 | 4 | M6 | 6.6 | 100 |
| | 160 | 48 | 3 | 100 | 4 | M8 | 8.9 | 100 |
| | 200 | 52 | 4 | 120 | 4 | M8 | 12.8 | 100 |
| | 250 | 52 | 4 | 160 | 4 | M8 | 20 | 100 |
| | 300 | 58 | 4 | 220 | 4 | M8 | 32 | 100 |
| | 400 | 58 | 4 | 300 | 4 | M10 | 57 | 100 |
| | 500 | 65 | 5 | 408 | 4 | M12 | 100 | 100 |
| | 600 | 65 | 5 | 528 | 4 | M12 | 144 | 100 |
