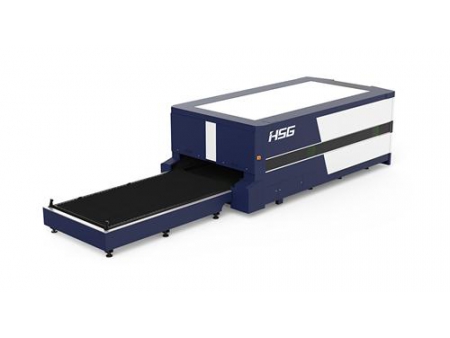

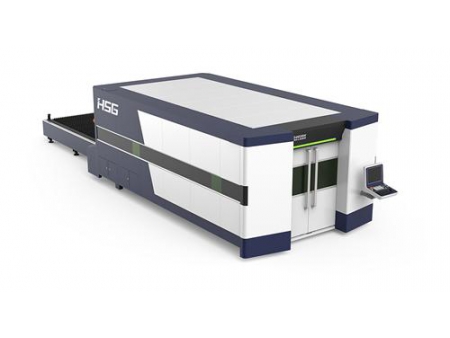

G4020H Mesin Pemotongan Laser Serat
Mesin pemotongan laser serat G4020H merupakan produk generasi kedua. Dengan teknologi anti-pembakaran grafit, suhu tinggi semasa pemprosesan logam oleh pemotong laser serat kuasa tinggi tidak menyebabkan kerosakan pada alat mesin. Oleh itu, keselamatan operasi terjamin dan ketahanan mesin bertambah.
Pemotong laser G4020H dapat mencapai kuasa 15kW dengan kelengkapan laser serat dari IPG. Ia menjamin kualiti pemotongan dan menghasilkan permukaan pemotongan yang licin serta tiada gerigis. Ia berupaya memproses keluli tahan karat dengan ketebalan 40mm dan aluminium yang tebalnya mencapai 50mm.
Bahan berkenaan: keluli tahan karat, keluli karbon, aluminium, loyang, tembaga, plat tergalvani dan kepingan sejuk yang tergelek dan sebagainya.

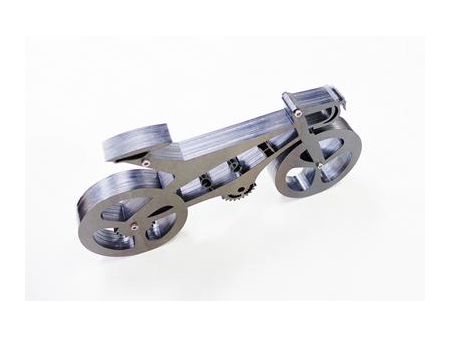

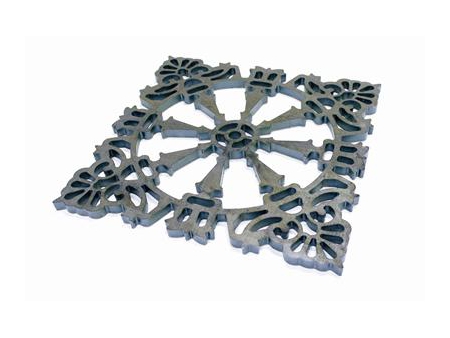

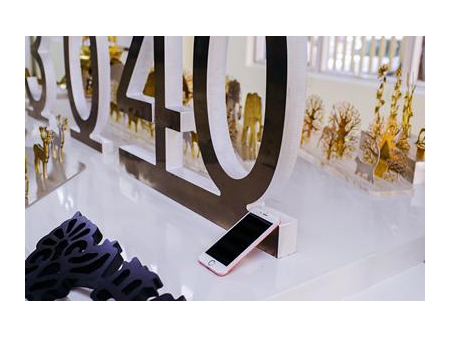

Industri berkenaan: pemotong laser G4020H digunakan secara meluas untuk pemprosesan bahagian luar lapisan logam, dekorasi rumah (gril tingkap, pintu skrin pemotong laser), lif, komponen aeroangkasa, instrumen dan sebagainya.
| Keluasan pemprosesan | 4000mm×2000mm |
| Kuasa laser | 4000W-15000W |
| Kelajuan pemotongan maksimum | 150m/min |
| Pecutan maksimum | 1.5G |
| Ketepatan kedudukan | 0.05mm/m |
| Ketepatan kedudukan berulang | ±0.05mm |
| Bekalan kuasa | 380V/50Hz |
| Keberatan mesin keseluruhan | 18000kg |
| Dimensi mesin | 11500mm×3500mm×2500mm |
* Saiz penyesuaian: 3m × 1.5m, 6m × 2m, 8m × 2m.
** Laser kami terdiri daripada pelbagai kuasa. Bahan dan ketebalan pemotongan adalah ditentukan berdasarkan kuasa laser.
- Keluli tahan karat
- Keluli karbon
- Loyang
- Tembaga
- Aluminium
- Keluli tergalvani
- Keluli sejuk tergelek
- Titanium
- Keluli elektrolitik
- Silikon keluli

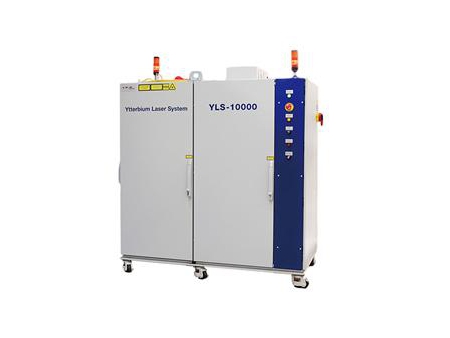

- Sistem laserSistem laser kuasa tinggi dari IPG mempunyai keupayaan pemotongan yang tinggi.

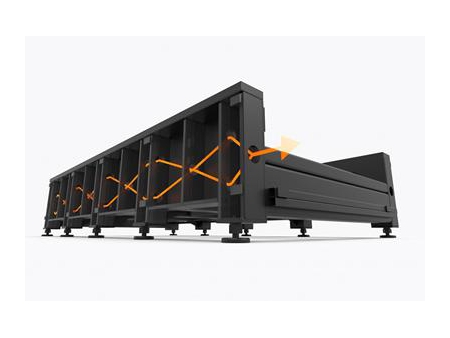

- Mesin ketegaran tinggiPemotong laser G4020H sering dipasang pada model kuasa tinggi untuk memastikan pemasangan mesin yang stabil dan tegar. Dalam model khusus ini, mesin sarang lebah madu digunakan kerana struktur sel sarang lebah madu yang diperbuat daripada keluli struktur karbon yang telah dikimpal sebagai struktur dislokasi, maka mesin itu melalui proses penyepuhlindapan dan rawatan penuaan getaran untuk melegakan tekanan pemprosesan. Dengan teknologi yang canggih, kami dapat menjamin bahawa mesin tersebut akan berfungsi dengan normal sekurang-kurangnya 20 tahun tanpa perubahan bentuk.

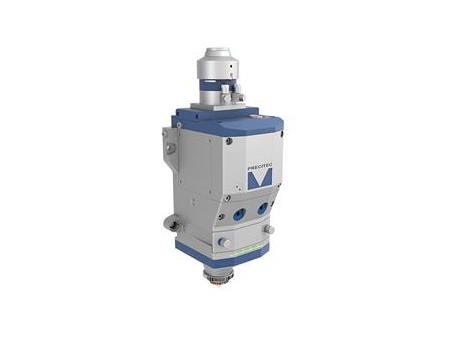

- Kepala pemotonganMesin pemotong laser serat G4020H boleh dilengkapi dengan kepala laser dari Precitec Jerman. Kepala laser ini fokus secara automatik untuk mempercepatkan kelajuan pemotongan dan menjamin permukaan pemotongan yang licin.

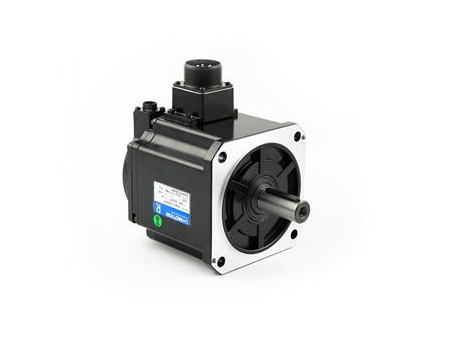

- Servo motorSistem elektrik dan pemacu yang disediakan oleh Jepun Sanyo Denki menawarkan pelanggan kami dengan kelajuan putaran yang lebih cepat dan kestabilan yang lebih baik.

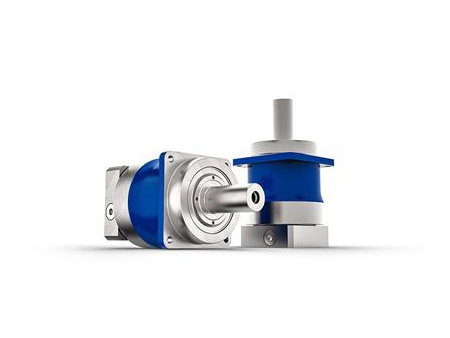

- Rak dan sistem pinionHSG LASER menggunakan rak dan pengurang pinion dari ALPHA. Bukan sahaja ia tidak akan terperangkap dan berhenti, tetapi juga boleh digunakan selaras dengan pelbagai mesin.

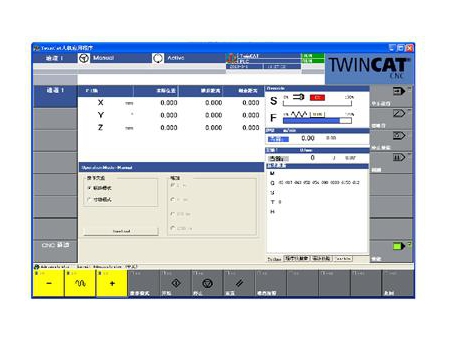

- Sistem CNCHSG LASER menggunakan sistem CNC dari Beckhoff bersama dengan perisian nesting dari SIGMANEST. Kedua-duanya telah menjimatkan bahan mentah dan meningkatkan kecekapan pemprosesan.
